挖掘機動臂簡介
動臂屬結構件類產品，由斗桿安裝座、油缸安裝座、車架安裝座、左右側板、上下蓋板、耳板等零部件組成的箱體結構，主要作用是用來連接斗桿，支配挖斗的挖掘、裝車等動作。按有無加強板可分為標準動臂、強化動臂。
挖掘機動臂特點
經過有限元分析的結構確保高可靠性，嚴格執行全球領先的小松KES焊接標準和焊接工藝，關鍵焊縫均由機器人焊接，機械加工由數控加工中心一次裝夾完成全部加工，確保安裝尺寸，配合關鍵焊縫100%超聲波探傷的嚴謹制造工藝，確保動臂的高可靠性。
挖掘機動臂參數
| 機型 | PC56-8 | PC60-8 | PC70-8 | PC110-8 | PC130-8 | PC160-8 |
|---|---|---|---|---|---|---|
| 類型 | 標準 | 標準 | 標準 | 標準 | 標準 | 標準 |
| A(mm) | 2900 | 3650 | 3710 | 4260 | 4600 | 5150 |
| B(mm) | 1150.8 | 1416.2 | 1426.1 | 1753.2 | 2032.5 | 2275.1 |
| C(mm) | 864.4 | 1047.1 | 1033.4 | 1053.8 | 1072.2 | 1221.1 |
| D(mm) | 1337.4 | 1548.9 | 1541.5 | 1764.6 | 1772 | 2014.6 |
| E(mm) | 421.3 | 771.1 | 785.8 | 929.3 | 937.5 | 1013 |

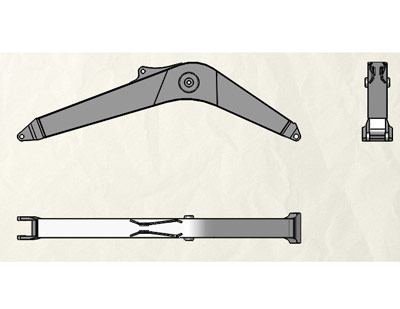

挖掘機動臂圖紙
咨詢：挖掘機動臂
